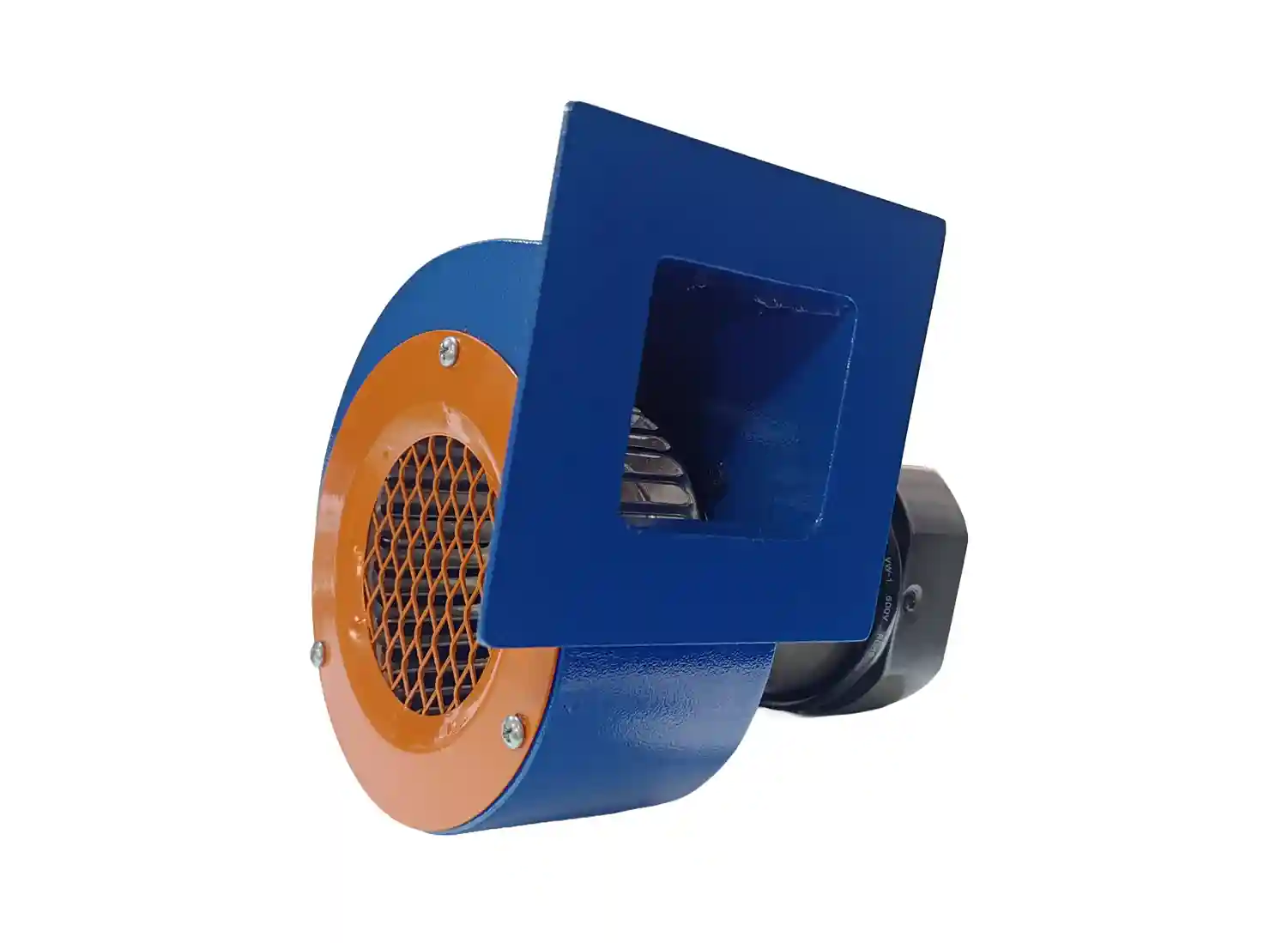

Name: Ventilador centrífugo T3 | Rotor de Aleta Múltiple 423 m³/hora
SKU: VCT3-AM
Price: 593800 COP
Availability: InStock

Ventilador Centrífugo T3: Eficiencia y Versatilidad con Rotor Multiple"

El ventilador industrial T3 cuenta con un rotor de aleta múltiple (tipo jaula de ardilla) de 3 pulgadas fabricado en acero galvanizado robusto. Aunque este tipo de álabes curvados hacia adelante opera a una presión estática más baja en comparación con los sistemas pesados de álabes hacia atrás (autolimpiantes), su diseño compacto ofrece una ventaja imbatible: la capacidad de mover grandes volúmenes de caudal constante con un nivel de ruido significativamente menor y una menor demanda de espacio físico. Esta combinación lo convierte en una solución rentable y altamente eficiente para una infinidad de aplicaciones de baja y media presión, siempre enfocadas en el movimiento de corrientes gaseosas limpias.

En el contexto comercial e industrial de Colombia, el modelo T3 es el aliado estratégico ideal para múltiples sectores productivos:

Hostelería y Cocinas Comerciales: Es ampliamente utilizado para la inyección de aire fresco en restaurantes, panaderías y zonas de preparación en ciudades de clima cálido como Cali o Barranquilla. En sistemas de extracción de campanas, opera con total éxito siempre que se instalen filtros atrapagrasa previos, evitando que la saturación afecte el balanceo del rotor de 3".
Sector Agroindustrial: Ideal en los procesos de secado de grano suave (como el café en el Eje Cafetero o cacao en Santander) e intercambio de aire limpio en invernaderos de la Sabana de Bogotá, donde se requiere controlar flujos térmicos uniformes sin someter el motor a sobrepresiones excesivas.
Climatización y Ventilación Comercial: Perfecto para acoplarse a conductos de renovación de aire en locales comerciales, sótanos de parqueaderos, gimnasios y oficinas que necesitan inyectar aire exterior limpio para cumplir con las normativas locales de calidad ambiental de manera silenciosa.
Procesos de Secado Industrial: Adecuado para túneles de secado de pintura automotriz o acabados de madera, ya que su turbina galvanizada tolera de forma óptima el flujo continuo de aire caliente.

Nota técnica de seguridad: Recuerde que para aplicaciones donde el flujo transporte materiales abrasivos, polvos pesados o partículas sin filtrar, se debe descartar el diseño de aleta múltiple y optar por un rotor de álabes rectos o álabes hacia atrás para prevenir desgastes prematuros o daños por sobreesfuerzo en el motor.

Ingeniería y Principios de Funcionamiento del Ventilador Jaula de Ardilla

Los ventiladores centrífugos con rotor tipo jaula de ardilla (álabes curvados hacia adelante) son reconocidos en la industria por su excepcional balance entre tamaño compacto y rendimiento energético. El secreto de su alta eficiencia radica en la precisión geométrica de su carcasa en espiral o voluta. El diseño cuenta con una ingeniería matemática rigurosa en el punto de estrangulamiento (boca de entrada) y en la zona de expulsión, configurada para minimizar las pérdidas de carga por turbulencia o remolinos internos. Esto permite que el motor transforme la mayor cantidad de energía eléctrica en flujo de aire útil, garantizando un funcionamiento sumamente económico en el consumo de luz.

Este tipo de arquitectura está optimizada estructuralmente para trabajar con presiones estáticas bajas a moderadas. Debido a que la distancia entre sus múltiples y pequeños álabes es muy estrecha, el rodete actúa con un "efecto cuchara" continuo, ideal para desplazar grandes volúmenes de aire limpio de manera silenciosa. Su uso óptimo abarca desde la recirculación en sistemas de aire acondicionado comercial hasta procesos de transferencia térmica homogénea, donde el aire no contenga grasas pesadas ni polvos en suspensión que puedan desbalancear mecánicamente la turbina.

Guía práctica para elegir un ventilador centrífugo de aletas múltiples

Elegir el ventilador centrífugo adecuado (tipo jaula de ardilla) es fundamental para garantizar el éxito de tu proyecto. Dependiendo de si tu objetivo es renovar el aire de un espacio o aplicar el equipo en procesos de secado, aquí te enseñamos cómo calcular el modelo ideal.

💨 Caso 1: Extracción o renovación de aire en espacios cerrados

Si necesitas limpiar el ambiente, extraer olores o renovar el aire de un área, el primer paso obligatorio es calcular el volumen total del lugar. Esto se hace multiplicando el ancho por el largo y por la altura de la habitación.

Ejemplo práctico de cálculo:
Imagina una habitación o local que mide 4 metros de largo, 3 metros de ancho y 2.20 metros de alto.
Multiplicamos del volumen: 4 × 3 × 2.20 = 26.4 metros cúbicos (m³) de volumen total de aire.

Una vez que conoces los metros cúbicos de tu espacio, debes definir cuántas veces por hora necesitas renovar ese aire en su totalidad. En ingeniería de ventilación, este parámetro está estandarizado por normas internacionales según la actividad del lugar para garantizar un ambiente saludable y libre de vicios:

Tipo de espacio / Aplicación	Renovaciones recomendadas por hora (mínimo normativo)
Habitaciones, oficinas o locales comerciales ligeros	6 a 10 cambios de aire por hora
Restaurantes, cafeterías y salones de eventos	15 a 20 cambios de aire por hora
Cocinas industriales, talleres mecánicos o áreas con humo/olores	30 a 40 cambios de aire por hora
Sótanos, laboratorios o zonas con alta carga térmica y humedad	40 a 60 cambios de aire por hora

Multiplicando tus m³ por el número de renovaciones que seleccionaste en la tabla, obtendrás el caudal exacto en metros cúbicos por hora (m³/h) que debe despachar tu ventilador centrífugo.

Para que este sistema funcione a la perfección, recuerda que es ideal contemplar una entrada natural de aire limpio que reemplace el aire que el extractor está retirando.

⚠️ Nota técnica importante sobre la instalación:
Los cálculos iniciales se basan en condiciones ideales de descarga libre. En el momento en que agregas ductos, rejillas, codos o derivaciones a tu instalación, se genera resistencia (presión estática) y el rendimiento del caudal empieza a disminuir. Te recomendamos siempre elegir un equipo con un margen adicional de capacidad para compensar estas pérdidas por tuberías.

⚙️ Caso 2: Aplicaciones industriales y secado de granos

Cuando el ventilador centrífugo de aletas múltiples se requiere para procesos específicos como el secado de granos, semillas u otras aplicaciones industriales, las variables cambian y el cálculo del caudal y la presión requiere considerar factores como la humedad del producto y la densidad de la carga.

Para estos casos, tienes dos caminos muy confiables:

Inteligencia artificial: Hoy en día puedes apoyarte en herramientas tecnológicas avanzadas para simular y calcular con precisión la presión que necesitas según el tipo de grano y la altura de la capa a secar.
La experiencia del gremio: Muchos productores se guían con éxito por la experiencia práctica de colegas o negocios similares donde ya hay sistemas montados que están funcionando perfectamente. Observar qué potencias y tamaños resultan eficientes en el campo real es una excelente base de partida.

⚙️ Elija el motor ideal según la intensidad de su trabajo

Para adaptarnos a su presupuesto y necesidades de producción, ofrecemos nuestros equipos con dos configuraciones de motorización distintas. Ambas opciones están técnicamente garantizadas, pero responden a diferentes flujos de trabajo:

Configuración estándar (Motor de origen asiático):

Es la opción ideal si su negocio está iniciando, si el equipo operará pocas horas al día o si busca la inversión inicial más económica del mercado sin sacrificar el rendimiento inmediato del ventilador. Cuenta con 6 meses de garantía.

Configuración premium (Motor WEG de alta eficiencia):

Recomendado para industrias o proyectos donde el equipo trabajará de manera continua (turnos largos o uso 8, 12 o 24/7). Aunque la inversión inicial es mayor, los motores WEG ofrecen un factor de servicio superior, mayor durabilidad y una alta eficiencia energética. Entre más horas al día utilice el equipo, más rápido recuperará la inversión a través del ahorro en su factura de energía eléctrica. Cuenta con 1 año de garantía.

💡 ¿Desea cotizar la versión Premium con motor WEG? Escríbanos directamente a nuestra línea de atención para recalcular su equipo según los requerimientos específicos de su planta de producción.

Turbina, blower o rotor de aleta múltiple en lamina galvanizada

⚠️ Guía de Prevención para su Proyecto de Ventilación

Como tienda de suministro en línea, nuestro objetivo es brindarle fichas técnicas transparentes y completas para su auto-gestión; por tal motivo, no prestamos servicios de asesoría personalizada, diseño de sistemas ni ingeniería de campo en las instalaciones de los clientes. El éxito del equipo dependerá exclusivamente de su correcta aplicación. Para proteger su inversión y evitar daños prematuros, asegúrese de evitar estos tres errores críticos de montaje:

Error de Descarga Libre (Sobrecarga de motor): A diferencia de otros rotores, el diseño curvado hacia adelante consume más potencia si no encuentra resistencia en el ducto. Jamás encienda el ventilador a "descarga libre" (sin conductos conectados), ya que el exceso de caudal puede sobrecargar y quemar el motor eléctrico de forma inmediata.
Estrangulamiento forzado de tuberías: Reducir el diámetro de los ductos por debajo de las medidas nominales de la boca de expulsión del enfocador genera un incremento brusco de presión estática no deseado, reduciendo drásticamente el flujo de aire y provocando recalentamientos en el equipo.
Falta de filtración en retornos: Si el aire del entorno transporta partículas ligeras, es indispensable prever un sistema de filtrado accesible en la succión. La acumulación de polvillo en la cara interna de los álabes rompe el balanceo dinámico de fábrica, lo que genera vibraciones destructivas en los rodamientos.

Orientación de Descarga y Posición de Montaje (Norma AMCA)

Para garantizar un acople perfecto con su sistema de ductos, fabricamos su ventilador centrífugo en cualquiera de las 16 orientaciones estandarizadas por la norma AMCA que se muestran en la gráfica de referencia. Tenga en cuenta que las configuraciones de mayor demanda en la industria y las más utilizadas por nuestros clientes son la Posición 3 (CW-90) y la Posición 11 (CCW-90), las cuales cubren la mayoría de necesidades de descarga horizontal.

📌 Información Importante para su Pedido

Confirmación por escrito: Al procesar su compra en nuestra tienda en línea, es indispensable que nos confirme de manera exacta por escrito la posición de montaje requerida para su proyecto.
Fabricación sobre pedido: Todos nuestros equipos se ensamblan y configuran de forma personalizada bajo los requerimientos específicos de cada cliente, con un tiempo estimado de entrega de 8 a 10 días hábiles.
Políticas de cambio posterior: Debido a que el proceso de soldadura, ensamble del enfoque y alineación geométrica estructural se realiza de forma fija en nuestra planta de producción, una vez entregado el equipo a satisfacción no es posible realizar cambios de posición de forma gratuita.
Costos adicionales por modificación: Si posterior a la entrega se requiere modificar la descarga o cambiar el sentido de giro del enfocador por un error de diseño en la obra, el cliente deberá asumir los costos logísticos de transporte a nuestra fábrica, así como los sobrecostos de mano de obra y materiales que requiera la reestructuración técnica del equipo.

💡 Le sugerimos verificar detalladamente los planos de su instalación junto a su técnico o instalador de confianza antes de enviarnos la confirmación final. ¡Estamos listos para fabricar su equipo con la máxima precisión!

Posiciones de Montaje Más Utilizadas: ¿Cuál necesita su proyecto?

Al seleccionar un ventilador centrífugo, la orientación de la descarga de aire es fundamental para el correcto acople con sus ductos de ventilación o campanas extractoras. Aunque fabricamos los equipos en una amplia variedad de ángulos y giros según la norma AMCA, las dos opciones más vendidas y utilizadas en la industria son:

Posición 11 (CCW-90)	Posición 3 (CW-90)
El rotor gira en sentido antihorario (contrario a las manecillas del reloj) y expulsa el aire de forma horizontal hacia la izquierda (visto desde el lado del motor).	El rotor gira en sentido horario (a favor de las manecillas del reloj) y expulsa el aire de forma horizontal hacia la derecha (visto desde el lado del motor).

Posición 11

Posición 3

Diseños especiales sobre pedido

¿Su sistema de extracción requiere una salida diferente? No se preocupe. Además de estas dos orientaciones estándar, en Exhibir Equipos fabricamos configuraciones personalizadas con descargas a 45 grados, 90 grados, descargas verticales hacia arriba o hacia abajo.

Consulte la tabla técnica adjunta en esta sección para identificar el giro exacto que requiere su instalación o póngase en contacto con nuestros asesores para guiarlo en su elección.

Preguntas frecuentes sobre ventiladores centrífugos

Haga clic sobre cualquiera de las siguientes preguntas para desplegar la respuesta detallada.

¿Cómo puedo saber si necesito un sentido de giro e inclinación horaria (CW) o antihoraria (CCW)? +

El sentido de giro y la posición de la descarga se determinan siempre mirando el ventilador de frente desde el lado del motor (el lado opuesto a la boca de succión circular). Basándose en esa perspectiva, debe elegir el ángulo de salida que mejor se alinee con el recorrido en línea recta de su sistema de conductos, tal como se muestra en nuestro esquema de posiciones homologadas.

¿Por qué no se recomienda encender el ventilador si no tiene los ductos instalados? +

Los rotores de aleta múltiple están diseñados aerodinámicamente para operar venciendo una resistencia al paso del aire (presión estática). Si el equipo se enciende a descarga libre (sin tuberías conectadas), el caudal de aire se eleva exponencialmente por encima de los parámetros seguros, lo que provoca que el motor demande más amperaje del permitido y se queme por sobrecarga eléctrica en pocos minutos.

¿Puedo usar este tipo de ventilador para la extracción de humos con grasa o partículas pesadas? +

Esta configuración de rodete está optimizada principalmente para flujos de aire limpio. La cercanía y forma de sus álabes actúan atrapando residuos rápidamente si el aire transporta grasa o polvo denso sin filtrar. La acumulación de contaminantes rompe el balanceo dinámico de la turbina, induciendo vibraciones mecánicas severas que destruyen los rodamientos y dañan el eje del motor. Para fluidos sucios, se requiere filtración previa estricta o un diseño de rotor autolimpiante.

¿Qué tipo de mantenimiento preventivo requiere este equipo y con qué frecuencia? +

El mantenimiento básico consiste en la inspección visual de la turbina para verificar que no existan acumulaciones de suciedad, revisión de la tensión de las bandas (en caso de acople indirecto), comprobación del ajuste de los tornillos del rodete al eje y la medición del consumo eléctrico (amperaje) del motor. Se recomienda realizar esta rutina cada 3 o 6 meses, dependiendo estrictamente de la cantidad de horas de uso diario del sistema.

¿Se pueden instalar estos extractores a la intemperie o al aire libre? +

La estructura del enfoque de acero galvanizado resiste de manera excelente la corrosión ambiental. Sin embargo, para montajes exteriores es indispensable instalar una capota o cubierta protectora metálica sobre el motor eléctrico para resguardarlo de la lluvia directa y la radiación solar continua, evitando filtraciones de agua en la caja de conexiones eléctricas.

No hay documentación disponible.

Ventilador centrífugo T3 | Rotor de Aleta Múltiple 423 m³/hora

Especificaciones técnicas

Voltage

Flujo de aire

Velocidad

Rotor

Salida de aire
